酒店油煙凈化器安裝圖

所屬分類：安裝方法

發布時間：2019-09-25 07:48:03

許多第一次選購油煙凈化器的客戶都認為要是買來了油煙凈化器就可以了，卻不知道不合規格的安裝會造成效率降低，乃至會造成故障。酒店油煙凈化器安裝圖是怎樣的呢？應當嚴格執行國家行業標準開展。、

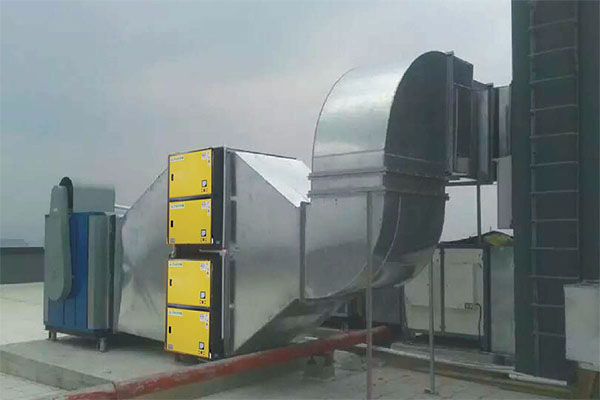

酒店安裝圖示一


酒店油煙凈化器安裝圖示一

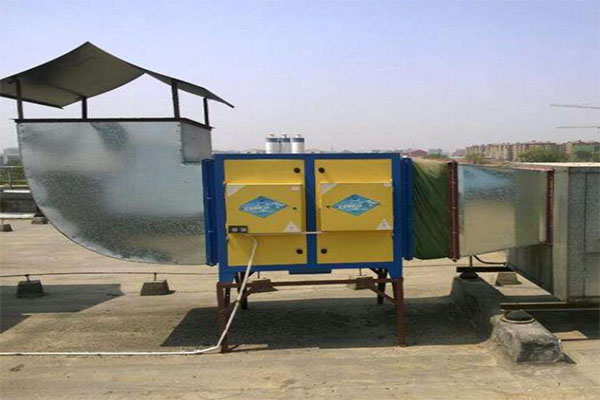

酒店安裝圖示二


酒店油煙凈化器安裝圖示二

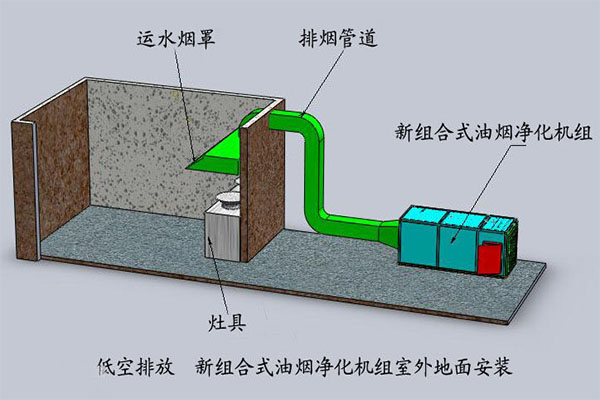

酒店安裝圖示三


酒店油煙凈化器安裝圖示三


酒店油煙凈化器安裝規范：


1、挑選排風量相符合的離心風機和油煙凈化器，過大的排風量會立即危害油煙凈化器率,經過小的排風量則會危害抽廚房油煙實際效果。

2、安裝時，油煙凈化器的置放務必維持水準，歪斜的放置會造成外殼底端污油倒風，并且在加點油時沒法徹底排污整潔。

3、根據油煙凈化器的風力應操縱在4~5m/s上下，這一風力能使油煙凈化器提高情況。

4、彎管中心線半經≥1.5D，不然空氣阻力會隨著加倍擴大，造成排風量不夠。

5、小增大的變徑管的圓弧與中心線交角≤7°，大縮小的變徑管圓弧與中心線交角≤15°（或是運用擋水板板，正確引導風頻，不然也造成油煙凈化器率不合格）。

6．在聯接小增大的變徑管以前，必須安裝每段≥2.5D的接管。

新建酒店廚房結構設施力求治理流程簡單，處理工藝成熟可靠，充分利用現有環境設施，節省工程，設備質量可靠，技術先進，經濟合理，設備投資省，占地面積少。
